Membuat Peta dengan AutoCad Map (Merubah Theme Layer)

AutoCad Map

 "Merubah Thema Layer"

Warna setiap area data spasial layer Kecamatan masih seragam. Agar lebih informatif dan menarik, maka warnanya akan dirubah. Untuk merubah warna setiap area Kecamatan, ikuti tahapan sebagai berikut:

1.   Pastikan file Peta Administrasi.dwg sudah terbuka di AutoCAD Map.

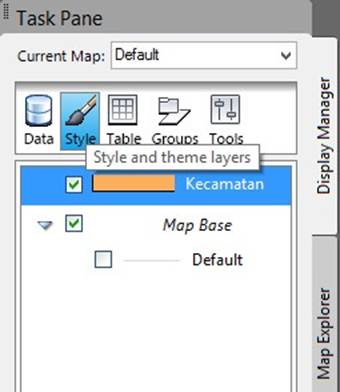

2.   Pada Task Pane, klik tab Display Manager. Kemudian klik layer Kecamatan >

klik Style

3.   Pada Style Editor, klik New Theme.

4.   Pada kotak dialog Theme Polygons, Property pilih Kecamatan. Minimum dan

Maximum value biarkan default

5.   Masih  pada  kotak  dialog  Theme  Polygons,  perhatikan  Style  range  yang berwarna  coklat.  Kita  akan  merubah  warnanya  dengan  cara  klik  kotak dengan simbol titik-titik (...) disamping warna coklat.

6.     Pada bagian Foreground color range, pilih option Color palette. Kemudian pilih Land Cover 3 palette. Yang lainnya biarkan default dan langsung klik OK

7.   Pada kotak dialog Theme Polygons, Style range sudah berubah. Kemudian langsung klik OK.

8.     Pada Style Editor, ada baris yang tidak terpakai (default). Klik baris tersebut, kemudian klik Delete

9.   Warna  setiap  kecamatan  sudah  berubah, untuk  itu  silahkan  tutup  Style

Editor. Hasilnya akan terlihat seperti gambar di bawah ini
