Membuat Peta dengan AutoCad Map (Membuka Data SIG)

AutoCad Map

 "Membuka Data Sig"

Selain dirancang sebagai peralatan CAD (Computer Aided Design), AutoCAD Map juga bisa befungsi sebagai peralatan SIG. Seperti AutoCAD Map 3D 2009 yang penulis  gunakan,  bisa  berfungsi  sebagai  peralatan  SIG  dan  mampu  bekerja dengan data-data sebagai berikut:

a)  Data yang dikelola oleh sistem database seperti:

ü Oracle

ü ArcSDE

ü SQL Server

ü MySQL

               b) Data File SIG berupa:

ü SDF

ü SHP

              c)  Web server seperti:

ü WFS

ü WMS

               d) Tabel data seperti:

ü Microsoft Access

e)  Data raster seperti:

ü Citra satelit

ü Foto udara

Hasil konversi pada bab sebelumnya berupa data file SIG  berformat SDF. Untuk itu dalam bab ini akan dijelaskan cara membuka file SDF tersebut di AutoCAD Map (Meskipun tutorial dalam buku ini menggunakan AutoCAD Map 3D 2009, tetapi penulis sudah cek di beberapa AutoCAD Map versi lain caranya sama saja).

Adapun  tahapan  untuk  membuka  file  SDF  di  AutoCAD  Map  adalah  sebagai berikut:

1.  Pada Program AutoCAD Map yang sudah terbuka, klik menu File > New >

pilih template map2d.dwt > Open.

2. Pastikan Task Pane sudah tampil. Kalau belum muncul dilayar, silahkan tampilkan dengan cara klik menu View > Task Pane atau melalui command prompt ketikkan mapwspace > enter > on > enter.

3. Klik tab Dispaly Manager pada Task Pane, kemudian klik Data > Connect to

Data. Supaya lebih jelas lihat gambar di bawah ini.

4.   Akan muncul kotak dialog Data Connect. Pada Data Connections by Provider klik Add SDF Connection. Pada bagian Source file or folder, klik simbol kertas untuk mencari nama file sdf yang akan dibuka. Kemudian setelah file sdf-nya dipilih, klik open.

5.   Apabila sudah ada data sdf yang terpilih seperti gambar di bawah ini, klik

Connect.

6.     Akan muncul halaman Add Data to Map. Centang kotak kecil disamping nama file Kecamatan, kemudian klik Edit Coordinate Systems. Untuk contoh lihat gambar di bawah ini.

7.   Pada kotak dialog Edit Spatial Contexts, klik Edit.

8.   Pada kotak dialog Select Coordinate System, Category pilih UTM,WGS84

Datum, Coordinate Systems pilih UTM84-50S. Kemudian klik OK.

9.   Pada kotak dialog Edit Spatial Contexts, klik OK.

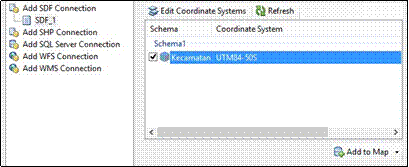

10.  Sekarang pada kolom Coordinate System sudah ada informasi koordinatnya, yaitu UTM84-50S. Apabila sudah seperti gambar diatas, silahkan klik Add to Map.

11.  Data sdf sudah tampil dilayar AutoCAD Map, silahkan tutup kotak dialog Data

Connect.

12.  Untuk menampilkan tabel data atribut (Data Table) dari file yang terbuka, silahkan klik nama layer pada tab display manager (pada contoh gambar dibawah ini, nama layernya adalah Kecamatan), kemudian klik Table.

Menambah Kolom Pada Data SIG

Apabila melihat Data Table pada gambar diatas, kolomnya hanya ada tiga yaitu AREA, PERIMETER, dan FeatId (FeatId adalah kolom otomatis yang dibuat oleh AutoCAD Map).

Untuk membuat data tabel ini lebih informatif akan ditambahkan satu kolom baru. Kolom baru yang akan ditambahkan adalah Kecamatan. Kolom ini akan diisi oleh nama-nama kecamatan.

Adapun cara untuk menambah kolom baru pada file Kecamatan.sdf adalah sebagai berikut:

1.   Pastikan file Kecamatan.sdf sudah terbuka di AutoCAD Map.

2.     Pada Task Pane, klik tab Map Explorer > klik tanda + SDF_1 > klik tanda + Schema1 > klik kanan Kecamatan > pilih Edit Schema.

3.   Pada  kotak  dialog  Schema  Editor,  klik  Kecamatan.  Kemudian  klik  New

Property.

4.     Pada bagian Name, isi dengan Kecamatan. Type pilih Data. Description isi Nama        Kecamatan.  Data  Type  pastikan  terpilih  String.  Length  isi  50. Kemudian klik OK.

5.   Pada Task Pane, klik tab Display Manager. Klik layer Kecamatan > klik kanan

> Refresh Layer. Kalau langkahnya sudah betul, maka pada data tabel akan ada tambahan kolom Kecamatan. Untuk sementara kolom Kecamatan akan terisi  dengan  <Null>  secara  otomatis.  Untuk  lebih  jelas,  lihat  gambar dibawah ini
